Ilova

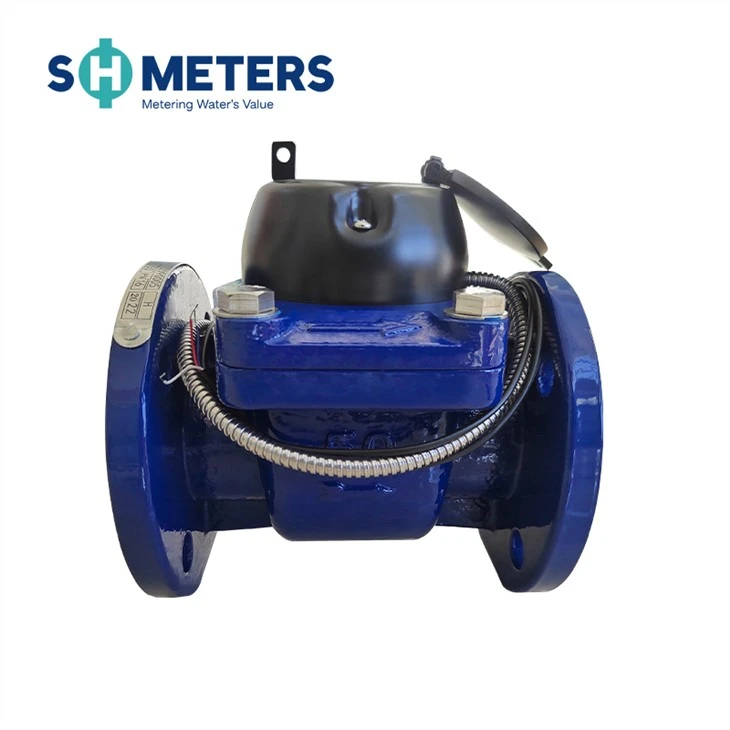

Quvur orqali o'tadigan sovuq (issiq) suv hajmini o'lchash. Suv hisoblagichi uy yoki kvartira uchun ishlatiladi
Xususiyatlari
Olinadigan element tuzilishi, oson o'rnatish va texnik xizmat ko'rsatish, ushbu diapazonda universal foydalanish uchun ro'yxatdan o'tish, hisoblagichni quvur liniyasidan olib tashlamasdan olinadigan
Quruq terish, Magnit haydovchi sezgirlik harakati, kichik bosim yo'qolishi
Vakuumli muhrlangan registr uzoq muddatli xizmatda siferblatni tumandan saqlaydi va o'qishni aniq saqlaydi
Barqaror va ishonchli xarakteristikalar uchun tanlangan yuqori sifatli materiallar
Texnik ma'lumotlar ISO 4064 xalqaro standartiga mos keladi
Yuqori aniqlik bilan
Mahsulot aksessuarlariga ulagichlar, filtrlar, ulanish aksessuarlari, quvur aksessuarlari, gardish, filtr kiradi
Ixtiyoriy xususiyatlar
Plastik registr, mis registr va to'liq shisha registr
Aniqlik: R=b sinfi
Hajmi: DN50-DN300
Sovuq / issiq suv
Reed almashtirish opsiyasi
Flanj standarti tanlanishi mumkin
360 daraja aylanishni tanlash mumkin
Quyma temir, egiluvchan temir, zanglamaydigan po'lat, GG25, GG50, SS304, SS316 tanasi tanlanishi mumkin
Tana va qopqoqning rangi o'zgarishi mumkin
Puls chiqishini ta'minlang
Ishlash holati
Suv harorati:{0}},1 daraja -50 daraja (issiq suv hisoblagichi uchun 0,1 daraja -90 daraja)
Suv bosimi: PN10/16/25
Maksimal ruxsat etilgan xatolar
pastki zonada qmin dan qt gacha, lekin bundan mustasno ±5 foizni tashkil qiladi
yuqori zonada qt dan qs gacha va shu jumladan ±2 foiz (issiq suv hisoblagichi uchun ±3 foiz)
O'lchamlari
| Turi | Hajmi | Uzunlik | Balandligi | Birlashtiruvchi flanes | ||
| mm | D1 tashqi diametri | D2 Bolt doirasi diametri | Ulanish murvatlari (nM) | |||
| LX;C-50 | 50 | 200 | 214 | 165 | 125 | 4-M16 |
| LXLC-65 | 65 | 200 | 224 | 185 | 145 | 4-M16 |
| LXLC-80 | 80 | 225 | 279 | 200 | 160 | 8-M16 |
| LXLC-100 | 100 | 250 | 289 | 220 | 180 | 8-M16 |
| LXLC-125 | 125 | 250 | 299 | 250 | 210 | 8-M16 |
| LXLC-150 | 150 | 300 | 319 | 285 | 240 | 8-M20 |
| LXLC-200 | 200 | 350 | 346 | 340 | 295 | {0}}M20(1.0DE) |
| 12-M20(1,6MPa) | ||||||
| LXLC-250 | 250 | 450 | 434 | 395(1.0MPa) | 350(1,0MPa) | {0}}M20(1,0MPa) |
| 405 (1,6 MPa) | 355 (1,6 MPa) | 12-M24(1,6MPa) | ||||
| LXLC-300 | 300 | 500 | 459 | 445(1.0MPa) | 400(1,0MPa) | {0}}M20(1,0MPa) |
| 460 (1,6 MPa) | 410 (1,6 MPa) | 12-M24(1,6MPa) | ||||
Eslatma: Gardish o'lchami ISO7005-1:1988 standartiga mos keladi. Gardish standarti moslashtirilgan bo'lishi mumkin. Maxsus talablarga ega mahsulotlar uchun ham buyurtma qabul qilinadi
Bosim yo'qotish egri chizig'i
Oqim texnikasining spetsifikatsiyasi
| Nominal oqim | Maksimal oqim Q4 | Doimiy oqim Q3 | Q3/Q1 | Q2/Q1 | O'tish davri Q2 | Minimal oqim Q1 | Minimal o'qish | Maksimal o'qish | ||
| To'liq shisha muhr | Umumiy muhr | To'liq shisha muhr | Umumiy muhr | |||||||
| DN | m³/h | m³/h | m³ | |||||||
| 50 | 31.3 | 25 | 50 | 1.6 | 0.8 | 0.5 | 0.0005 | 0.0002 | 999,999 | 999,999 |
| 4 | 2 | |||||||||
| 65 | 50 | 40 | 50 | 1.6 | 1.3 | 0.8 | 0.0005 | 0.0002 | 999,999 | 999,999 |
| 4 | 3.2 | |||||||||
| 80 | 78.8 | 63 | 50 | 1.6 | 2 | 1.3 | 0.002 | 0.002 | 999,999 | 9,999,999 |
| 4 | 5 | |||||||||
| 100 | 125 | 100 | 50 | 1.6 | 3.2 | 2 | 0.002 | 0.002 | 999,999 | 9,999,999 |
| 4 | 8 | |||||||||
| 125 | 200 | 160 | 50 | 1.6 | 4 | 3.2 | 0.002 | 0.002 | 999,999 | 9,999,999 |
| 4 | 12.8 | |||||||||
| 150 | 312.5 | 250 | 50 | 1.6 | 8 | 5 | 0.002 | 0.002 | 999,999 | 9,999,999 |
| 4 | 20 | |||||||||
| 200 | 500 | 400 | 50 | 1.6 | 12.8 | 8 | 0.002 | 0.002 | 999,999 | 9,999,999 |
| 4 | 32 | |||||||||
| 250 | 787.5 | 630 | 25 | 1.6 | 40.3 | 25.2 | 0.02 | 0.02 | 9,999,999 | 99,999,999 |
| 4 | 100.8 | |||||||||
| 300 | 1250 | 1000 | 25 | 1.6 | 64 | 40 | 0.02 | 0.02 | 9,999,999 | 99,999,999 |
| 4 | 160 | |||||||||
Ikki Reed kalitlari tizimining ish tavsifi
Quyidagi ikkita qamishli kalitlar tizimining diagrammasiga qarang, ikkita qamishli kalitlar registrda ishlayotganda ko'rsatgich yoki vitesga o'rnatilgan magnit tomonidan mos ravishda "ON" yoki "OFF" holatida ishlaydi, lekin hech qachon "ON" emas. bir vaqtning o'zida, agar tashqaridagi magnit hujum qilmasa
Ikki qamishli kalitlar ko'rsatkichning bir turida ikkita "ON" va ikkita "OFF" ishlaydi yoki vites bitta signal chiqishini bildiradi, bu printsip kalitlarning yugurishi yoki trubaning tebranishi tufayli signal chiqishining yo'qolishi yoki ortiqcha hisoblanishini oldini oladi, shuning uchun signal chiqishi ishonchliligini ta'minlaydi
Kafolat
Barcha hisoblagichlar qabul qilingan kundan boshlab bir (1) yil muddatga ishlab chiqarish va materiallardagi nuqsonlarga qarshi kafolatlanadi. Ushbu muddat ichida aniqlangan nuqsonli hisoblagichlar yoki qismlar SHMeterlarga qaytarilgandan so'ng to'lovsiz almashtiriladi.
