Mahsulot tavsifi

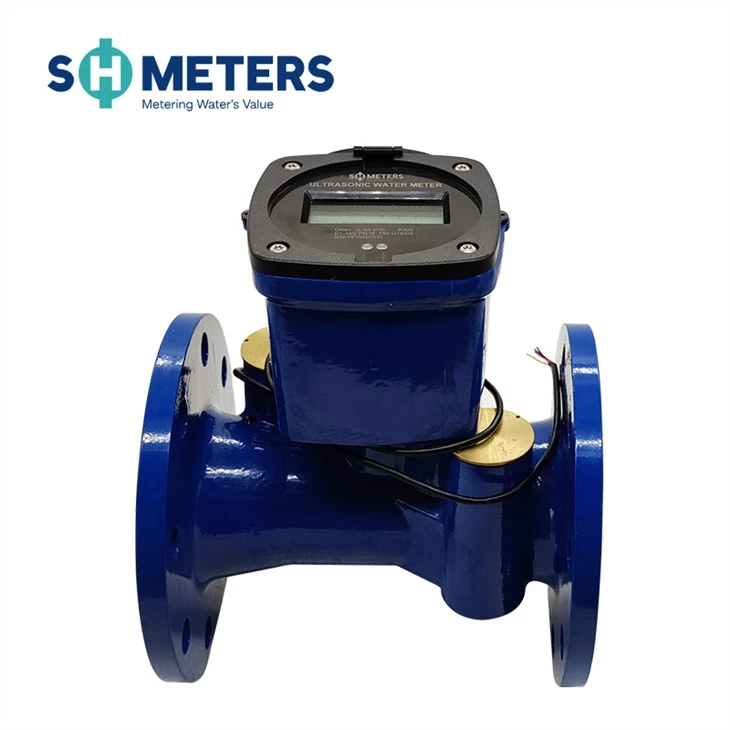

Bu ultratovushli vaqt farqi usuli yordamida sensordan oqib o'tadigan suv hajmini doimiy ravishda o'lchash, qayd etish va ko'rsatish uchun o'lchash asbobidir. Iltimos, ishlatishdan oldin ushbu qo'llanmani diqqat bilan o'qing, undan maksimal foyda olish va keraksiz yo'qotishlarga yo'l qo'ymaslik.
texnik parametr
|
Nominal diametri (mm) |
50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||||||||||||||||||||||||
|
Maksimal oqim Q4 (m³/soat) |
31.25 | 50 | 78.75 | 125 | 200 | 312.5 | 500 | 787.5 | 1250 | ||||||||||||||||||||||||
|
Nominal oqim Q3 (m³/soat) |
25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 | ||||||||||||||||||||||||
|
O'tish oqimi Q2 (m³/soat) |
0.16 | 0.256 | 0.4 | 0.64 | 1.024 | 1.6 | 2.56 | 4.03 | 6.4 | ||||||||||||||||||||||||
|
Minimal oqimQ1(m³/soat) |
0.1 | 0.16 | 0.252 | 0.4 | 0.64 | 1 | 1.6 | 2.52 | 4 | ||||||||||||||||||||||||
|
Ishga tushirish oqimi (m³/soat) |
0.033 | 0.06 | 0.09 | 0.14 | 0.21 | 0.31 | 0.56 | 0.88 | 1.2 | ||||||||||||||||||||||||
|
Maksimal oqim |
9999999.9 |
||||||||||||||||||||||||||||||||
|
Teskari oqim |
9999999.9 |
||||||||||||||||||||||||||||||||
|
O'lchov diapazoni |
Q3/Q1, R250 (R400 sozlanishi) |
||||||||||||||||||||||||||||||||
|
Aniqlik klassi |
B sinf |
||||||||||||||||||||||||||||||||
|
Bosim yo'qotish klassi |
0.063 MPa dan kam yoki unga teng |
||||||||||||||||||||||||||||||||
|
Ish bosimi |
1,6 MPa |
||||||||||||||||||||||||||||||||
|
Harorat klassi |
T30 |
||||||||||||||||||||||||||||||||
|
Harorat oralig'i |
(5 ~ 55) daraja |
||||||||||||||||||||||||||||||||
|
Atrof-muhit klassi |
Yopiq, B toifasi |
||||||||||||||||||||||||||||||||
|
Elektromagnit sinf |
E1 (turar-joy, tijorat, sanoat) |
||||||||||||||||||||||||||||||||
|
Quvvatlantirish manbai |
O'rnatilgan lityum batareya DC 3,6V |
||||||||||||||||||||||||||||||||
|
Batareya muddati |
＞ 10 yil |
||||||||||||||||||||||||||||||||
|
O'rnatish pozitsiyasi |
Har qanday burchak |
||||||||||||||||||||||||||||||||
|
Displey |
LCD, 8 ta raqam + qo'shimcha belgilar |
||||||||||||||||||||||||||||||||
|
Oqim profilining sezgirlik klassi |
U10/D5 |
||||||||||||||||||||||||||||||||
|
Aloqa interfeysi |
RS485 Modbus/ Puls chiqishi/GPRS/NB-IOT/Lorawan |
||||||||||||||||||||||||||||||||
|
Himoya klassi |
IP68 |
||||||||||||||||||||||||||||||||
|
Chidamli saqlash harorati |
-20~60 daraja |
||||||||||||||||||||||||||||||||
|
Statik quvvat |
10μA |
||||||||||||||||||||||||||||||||
|
Operatsion quvvat sarfi |
45μA |
||||||||||||||||||||||||||||||||
ish printsipi
Ultrasonik suv o'lchagich - bu ultratovush nurlari suv oqimida va quyi oqimda tarqalganda tezlikning o'zgarishi natijasida yuzaga keladigan vaqt farqini aniqlay oladigan, suvning oqim tezligini tahlil qiladigan va hisoblab chiqadigan yangi turdagi suv hisoblagichidir, so'ngra oqim tezligini hisoblab chiqadi. yana suv.
o'rnatish uchun eslatmalar
★ Quvurlarni o'rnatishdan oldin shag'al va boshqa begona narsalardan qochish uchun yuving;
★ Suv hisoblagichidan oldin valf va filtrni o'rnating;
★ O'rnatish vaqtida shikastlanmaslik uchun elektr qismiga tegmang yoki simlarni tortmang;
★ O'rnatish vaqtida texnik xizmat ko'rsatish uchun etarli joy ajrating;
★ Suv hisoblagichi gorizontal yoki eğimli tarzda o'rnatilganda, quvurlarga ultratovushli oqim probi joylashtirilishi kerak.
gorizontal va vertikal ravishda o'rnatilganda, suvning pastdan yuqoriga oqib o'tishiga ishonch hosil qiling.
★ E'tibor bering, quvurdagi o'q yo'nalishi o'rnatish vaqtida suv oqimi yo'nalishiga mos kelishi kerak;
★ Noto'g'ri moslashtirilgan kir yuvish mashinasi suvni to'sib qo'ymasligi va suv hisoblagichining aniqligiga ta'sir qilmasligi uchun qo'shma yuvish moslamasi to'g'ri o'rnatilishi kerak;
★ Suv hisoblagichi kuchli mexanik tebranishlar ta'sir qilishi mumkin bo'lgan joyga o'rnatilmasligi kerak;
Maxsus eslatmalar: 1. Suv hisoblagichidan oldin o'chirish klapanini va filtrni o'rnatganingizga ishonch hosil qiling va undan keyin texnik xizmat ko'rsatish uchun boshqa o'chirish klapanini o'rnatish tavsiya etiladi;
★ Agar ultratovushli suv o'lchagich gardish orqali o'rnatilgan bo'lsa, suv o'lchagich gardishi va quvur gardishi o'rtasidagi parallellik gardish tashqi diametrining 0,5% dan oshmasligi va 2 mm dan kam bo'lishiga ishonch hosil qiling, aks holda u suv hisoblagichining shikastlanishiga olib keladi.
★ Ushbu suv o'lchagichni ishlatishdan oldin quvurni suv bilan to'ldirish kerak, aks holda bu noto'g'ri yoki hatto o'lchashga olib keladi.
★ Suv o'lchagichni o'rnatayotganda, suv o'lchagich oldida DN * 10 uzunlikdagi zaxiralangan bo'lishi kerak. Yoki suv o'lchagich orqasida DN * 5 uzunligini saqlab qo'yish kerak.
★ Suv hisoblagichi displeyni har 4 soniyada yangilab turishi va suv o'lchagichni o'qishi (boshlang'ich qiymati va oxiri bilan birga)
qiymat) suv hisoblagichini sinovdan o'tkazishda vana yopilgandan keyin kamida 4s, aks holda sinov natijalari ta'sir qilishi mumkin;
★ Iltimos, sinov va foydalanish paytida o'rtacha oqim suv hisoblagichining oqim oralig'ida ekanligiga ishonch hosil qiling, aks holda bu
suv hisoblagichining shikastlanishida;
★ Foydalanish vaqtida biron-bir nosozlik (masalan, o'lchash amalga oshirilmagan va h.k.) bo'lsa, tegishli boshqaruv bo'limiga murojaat qiling.
darhol va o'zingiz ta'mirlamang;
★ Mahsulot bir martalik demontajga qarshi muhr bilan ishlab chiqilgan bo'lib, uni faqat tayinlangan xodimlar olib tashlashi kerak yoki
aks holda, u bepul sotishdan keyingi xizmatdan chiqarib tashlanadi.
