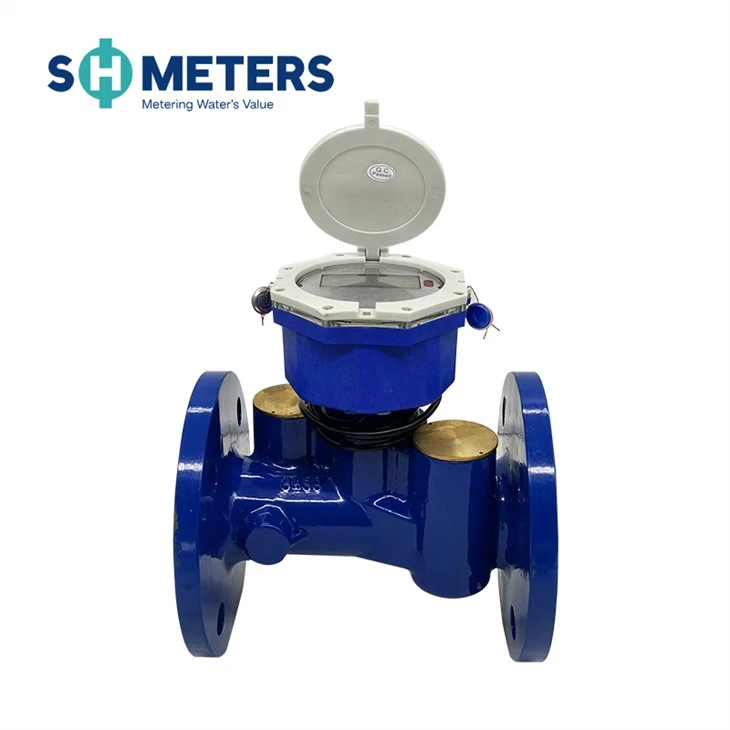

Ultrasonik suv hisoblagichi ultratovush to'lqinining printsipini qabul qiladi. Ultrasonik tovush nurlari suvda tarqalayotganda tezlikning o'zgarishidan kelib chiqadigan vaqt farqini aniqlash orqali suv oqimining tezligi suv oqimi tezligini tahlil qilish va qayta ishlash orqali hisoblanadi.
Ultrasonik suv hisoblagichlari quyidagi ishlash xususiyatlariga ega:
1. Yuqori aniqlik: O'lchov aniqligi odatda ± 1% ichida va xatolik mexanik suv hisoblagichidan 1 baravar ko'p.
2. Past boshlanish nuqtasi: Ultrasonik suv hisoblagichi kichik suv oqimini aniqlay oladi, bu esa suv ta'minoti bo'limiga daromadni samarali oshirishga yordam beradi.
3, past bosimning yo'qolishi: ultratovushli suv hisoblagichi to'g'ri quvurli o'lchash trubasining kesma tuzilishiga ega, mexanik qismlar yo'q, suv oqimi to'siqlarini kamaytiradi, suv ta'minoti bo'limining narxini pasaytiradi.
Suv hisoblagichi bilan tanishish:
1, korpus yuqori sifatli xom ashyolardan tayyorlangan, xavfsiz va kiyinish mumkin.
2. Oson ishlash uchun sensorli tugmani ishlating.
3, IP68 darajasidagi suv o'tkazmaydigan funksiya.
Bizning kompaniyamiz nafaqat professional mahsulotlarga ega, balki yaxshi korporativ madaniyat, jamoani shakllantirish va hokazo. Ishonamizki, bir-biriga yordam beradigan kompaniyalar oldinga borishlari va yaxshiroq ishlashlari mumkin.
Ishlash printsipi
Hisoblagich sifat harorati sensori, oqim sensori va kalkulyatorni o'z ichiga oladi. Suv haroratini o'lchash uchun harorat sensori va o'tish vaqti farqi bo'yicha quvurlar orqali oqib o'tadigan suv hajmini o'lchash uchun oqim sensori.
Ikkita ma'lumot yig'ilgandan so'ng kalkulyatorga yuboriladi, iste'mol qilinadigan suv miqdori ishlab chiqiladi, saqlanadi va LCD displeyda ko'rsatiladi.
Ish jarayoni
1. Ultrasonik suv hisoblagichi quvur liniyasidagi oqimni to'playdi va bosim ma'lumotlari RTU orqali bulutli xizmat platformasiga yuklanadi.
2.Bosim va oqimning keskin o'zgarishi signali.
Dasturiy ta'minot afzalliklari
1.High diapazonli ultratovushli suv hisoblagichi, aniq o'lchov.
2.Fast qayta aloqa va favqulodda ma'lumotni aniq joylashtirish.
Konturli o'lchamli chizma
Kontur o'lchami
Nominal diametri | Uzunligi L | Kengligi B | Yuqori H | Flanjli ulanish | ||
mm | Flanj diametri | Bolt aylanishi diametri | Bolt o'lchami - M | |||
DN50 | 200 | 170 | 215 | 170 | 125 | 4-M16 |
DN65 | 200 | 185 | 220 | 185 | 145 | 4-M16 |
DN80 | 225 | 200 | 235 | 200 | 160 | 8-M16 |
DN100 | 250 | 220 | 255 | 220 | 180 | 8-M16 |
DN125 | 250 | 250 | 285 | 250 | 210 | 8-M16 |
DN150 | 300 | 285 | 335 | 285 | 240 | 8-M20 |
DN200 | 350 | 340 | 405 | 340 | 295 | 12-M20 |
DN250 | 450 | 405 | 470 | 405 | 355 | 12-M24 |
DN300 | 500 | 460 | 525 | 460 | 410 | 12-M24 |
Texnik parametr
Nominal diametri (mm) | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
Maksimal oqim Q4 (m³/soat) | 50 | 78.75 | 78.75 | 125 | 200 | 312.5 | 500 | 787.5 | 1250 |
Nominal oqim Q3 (m³/soat) | 40 | 63 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 |
O'tish oqimi Q2 (m³/soat) | 0.16 | 0.756 | 0.252 | 0.4 | 0.64 | 1 | 1.6 | 2.52 | 4 |
Minimal oqim Q1 (m³/soat) | 0.1 | 0.158 | 0.158 | 0.25 | 0.4 | 0.625 | 1 | 1.575 | 2.5 |
Himoya klassi | IP68 | ||||||||
O'lchov diapazoni | Q3/Q1 R250/R400 | ||||||||
Aniqlik klassi | 2-sinf | ||||||||
Batareya muddati | 8 yil | ||||||||
Harorat klassi | T50 | ||||||||
Bosim yo'qotish klassi | ΔP63 | ||||||||
Oqim prefayl sezgirlik klassi | U10/D5 | ||||||||
Atrof-muhit sinfi | B, M1 sinf | ||||||||
Elektromagnit muhit sinfi | E1 | ||||||||
Ish bosimi | 1,6Mpa | ||||||||
Maksimal oqim ko'rsatkichi (m³) | 9999999.9 | ||||||||
Teskari oqim ko'rsatkichi (m³) | 9999999.9 | ||||||||
O'rnatish pozitsiyasi | Gorizontal yoki Vertikal | ||||||||
QAYD: Flanj o‘lchami ISO7005-1:1988 standartiga mos keladi. Flanj standarti moslashtirilgan bo'lishi mumkin. Maxsus talabdagi mahsulotlarga buyurtma ham qabul qilinadi.
